高壓電纜主絕緣故障測試案例(二)
時間: 2022-06-24 22:04
瀏覽次數:
不管什么電纜,在電纜溝內敷設時,特別是擱在支架上敷設時,電纜下要放絕緣襯層,不能直接放在鐵支架上,否則日久受到重壓再加上腐蝕作用,很快會使外表絕緣損傷,從而引起故
案例2單相開路故障探測
一、故障線路情況描述及故障性質診斷
線路名址:上海某雨水泵站 電壓等級:10kV
絕緣類型: XLPE 絕緣 電纜全長:1360m
此線路經第一次跳閘修復后相隔10天又發生跳閘,用兆歐表測量B相對地絕緣電阻為0,在泵站端用萬用表測量B相對地絕緣電阻為500Ω,在變電站測量B相對地絕緣電阻為100Ω,兩次測量值不一樣,分析可能發生了斷線故障,經過連續性測試確定為B相斷線,于是最后確診該線路發生了單相開路并接地故障,應選用低壓脈沖法測量電纜的故障距離。電纜敷設情況如圖1-1所示。

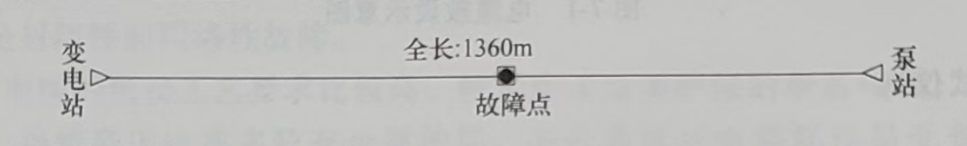

圖1-1電纜敷設示意圖
二、故障測試儀器
三、故障測距與定位過程
先在泵站端測,因電纜無金屬護層,選擇波速度為170m/μs,用低壓脈沖法通過良好線芯 A、C 兩相之間測試電纜全長為1360m,測得波形如圖7-5所示,和資料基本相符。然后通過 A、B相間用低壓脈沖法測試,得故障距離為540m,波形未記錄。
再到變電站端,通過A、B相間測試,得故障距離為827m,測得波形如圖 7-6所示,兩端測量結果相加基本符合總長度,確定B相在距變電站827m的地方發生了開路故障。

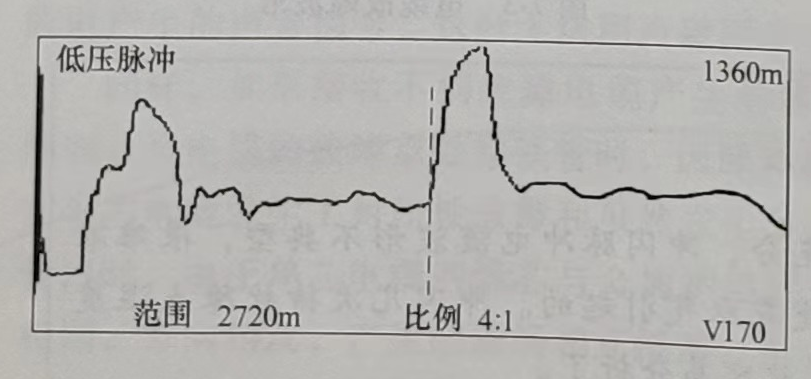

圖1-2電纜全長波形圖

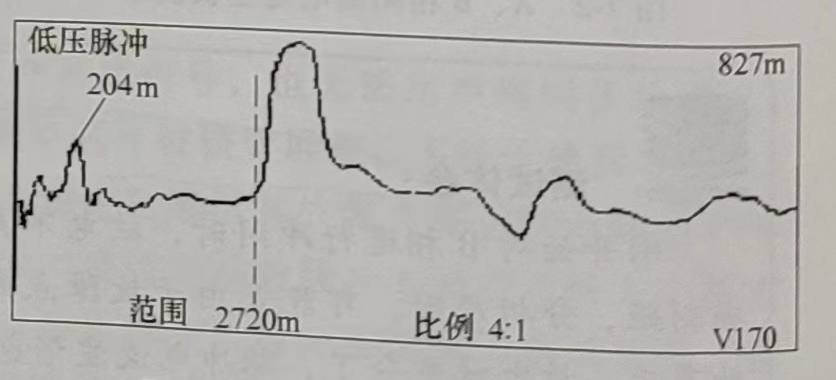

圖1-3在變電站測的的故障波形
根據故障距離,在現場發現該距離內的電纜全在電纜溝內,撬開電纜蓋板后,電纜故障處已燒壞,暴露在外,線芯也外露。同時由于故障短路電流過大,其周圍與該電纜平行的幾條線路的外護層也產生了不同程度的損壞。電纜溝內的幾條電纜均無金屬護層,而且是直接擱在電纜托梁上的,托梁與電纜之間沒有墊任何絕緣材料,故障點正好處在托梁位置上,電纜溝內油污化學腐蝕嚴重,電纜的外絕緣護層已經嚴重腐蝕,使電纜的絕緣性能下降。
