案例1單相接地故障探測 一、故障線路情況描述及故障性質診斷 線路地址:上海漕6 電壓等級:10kV 絕緣類型:油浸紙絕緣 電纜全長:692.6m 如圖 7-1 所示,電纜為直埋敷設,中間有五個接頭。
案例1單相接地故障探測
一、故障線路情況描述及故障性質診斷
線路地址:上海漕6 電壓等級:10kV
絕緣類型:油浸紙絕緣 電纜全長:692.6m
如圖 7-1 所示,電纜為直埋敷設,中間有五個接頭。電纜在運行時發生故障,在變電站內用兆歐表測量絕緣電阻,A相為∞,B相為5kΩ,C相為∞,由此確定電纜發生了單相高阻接地故障。
圖7-1電纜敷設示意圖
二、電纜故障測試儀器
GDBN-G60高壓信號發生器、C2000電力電纜故障測距儀、D30電纜故障定點儀、兆歐表、萬用表等。
三、故障測距與定位過程
在變電站端,通過A、B相之間用低壓脈沖法測試,調整波速度至 162m/μs 后,測得電纜全長為692m,如圖7-2 所示,跟資料相符
在變電站端,通過B相和金屬護層之間用脈沖電流法測試,測得圖 7-3所示的波形,故障距離為617m;核對資料得知故障點可能在4號中間接頭附近,經過T-502 故障定點儀聲磁同步法定點,在3號至4號中間接頭之間找到故障點。查其原因,發現故障點在電纜本體上,可能是電纜敷設時損傷,運行日久絕緣發生劣化,最后導致產生接地故障。
圖7-2 A、B相間測電纜全長波形

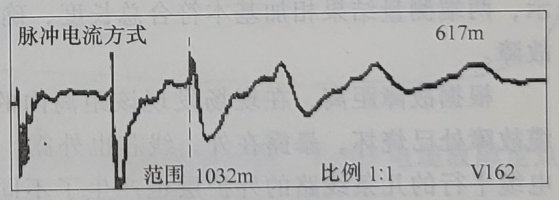

圖7-3電纜故障波形
測試體會:
剛開始對B相進行沖閃時,放電不充分,沖閃脈沖電流波形不典型,很難準確測距,分析原因,可能是由于故障點處有水氣引起的。沖閃幾次待故障點溫度升高后,放電就充分了,脈沖電流波形也就容易分析了。
