一、適用范圍
適用于35kV及以下電纜故障測試，是電力電纜故障測試中各類高阻性、接地型和疑難電纜故障定位的必備高壓信號發生裝置，廣泛適用于各種電力電纜、路燈電纜、鐵路信號電纜、通信電纜的粗測和精確定點，電纜故障測試種類包括各種高阻故障、閃絡性故障、低阻接地故障等。
二、功能特點
1.設備緊湊型設計。
2.實時高壓動態顯示。
3.工作狀態直觀顯示。
4.性能穩定，箱體采用工程塑料絕緣材料，操作安全，體積小、重量輕、接線簡單。
5.專用組合接地線設計，避免因人為接線原因引起的工作異常，性能穩定。
三、技術參數
輸出電壓 | 負直流0～40kV，連續可調 |
外接電容 | 2uF/40kV（標配），可擴展 |
沖擊能量 | 不小于1024J |
放電周期 | min 3S |
顯示誤差 | ≤±2% |
顯示方式 | 指針表頭顯示 |
其它功能 | 零位啟動 |
工作電源 | AC220V±10%，50Hz，可外置移動電源工作 |
工作溫度 | -30℃～50℃ |
相對濕度 | ≤90% |
輸出功率 | ≤3kVA |
外形重量 | L360mm×W265mm×H290mm，重量≤15kg |

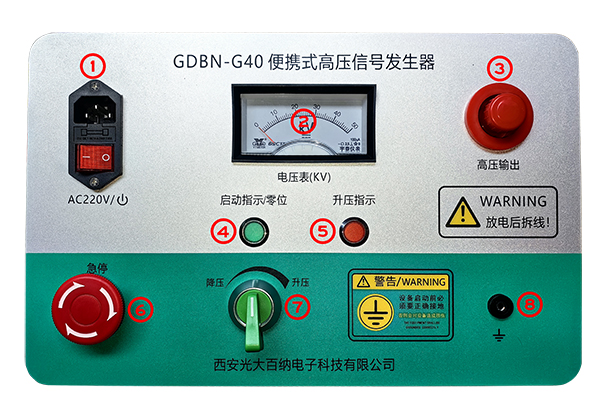

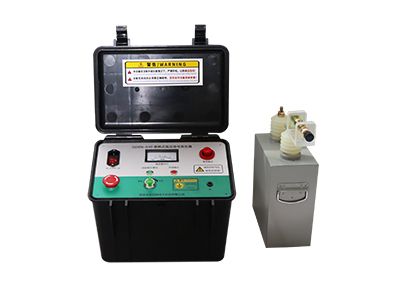

三、操作面板
（1）電源插座及電源開關：AC 220V ±10%,50Hz電源輸入端口，按下紅色船型開關接通電源。
（2）指針式高壓表實時顯示當前高壓升壓值。
（3）高壓輸出：高壓輸出端口，使用專用高壓連接線纜接至電容。
（4）啟動指示（零位）：?jiǎn)?dòng)指示燈亮表示高壓在零位可以正常升壓。
（5）升壓指示：升壓過程中點亮，當電壓達到預設電壓值或放電時，此燈變暗。
（6）急停開關：按下斷開設備電源，旋起為啟動。
（7）調壓旋鈕：調整預設電壓，順時針旋動升高預設電壓，逆時針旋動降低預設電壓，只有啟動控制回路后才可以設定，調壓步徑0.5kV。
（8）系統地：儀器工作接地端口，使用組合接地線與電容、放電棒、大地連接起來。
四、使用步驟

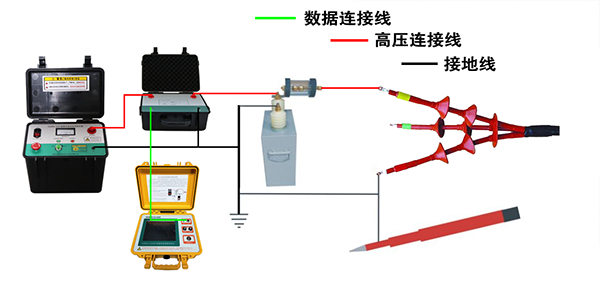

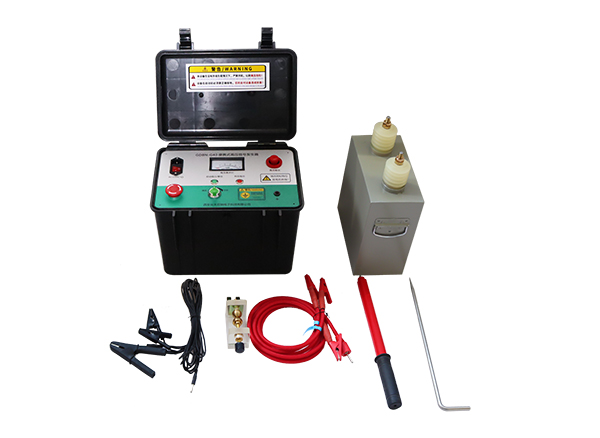

1、連線：
此方式為沖擊閃絡法測距或者故障精確定點時的連線方式，具體如下：
首先，使用組合接地線，以電容為出發點，分別接至儀器地端口、放電棒、系統地、鎧裝（相對地故障接鎧裝或系統地、相對相故障接另一相），注意：必須使用專用組合接地線可靠連接，否則影響設備穩定性能，組合接地線不允許有懸空；
接著連接高壓線纜，從設備高壓端口至電容另一極、從球隙至故障電纜；最后仔細檢查連線是否有誤，檢查無誤后插上電源線。
