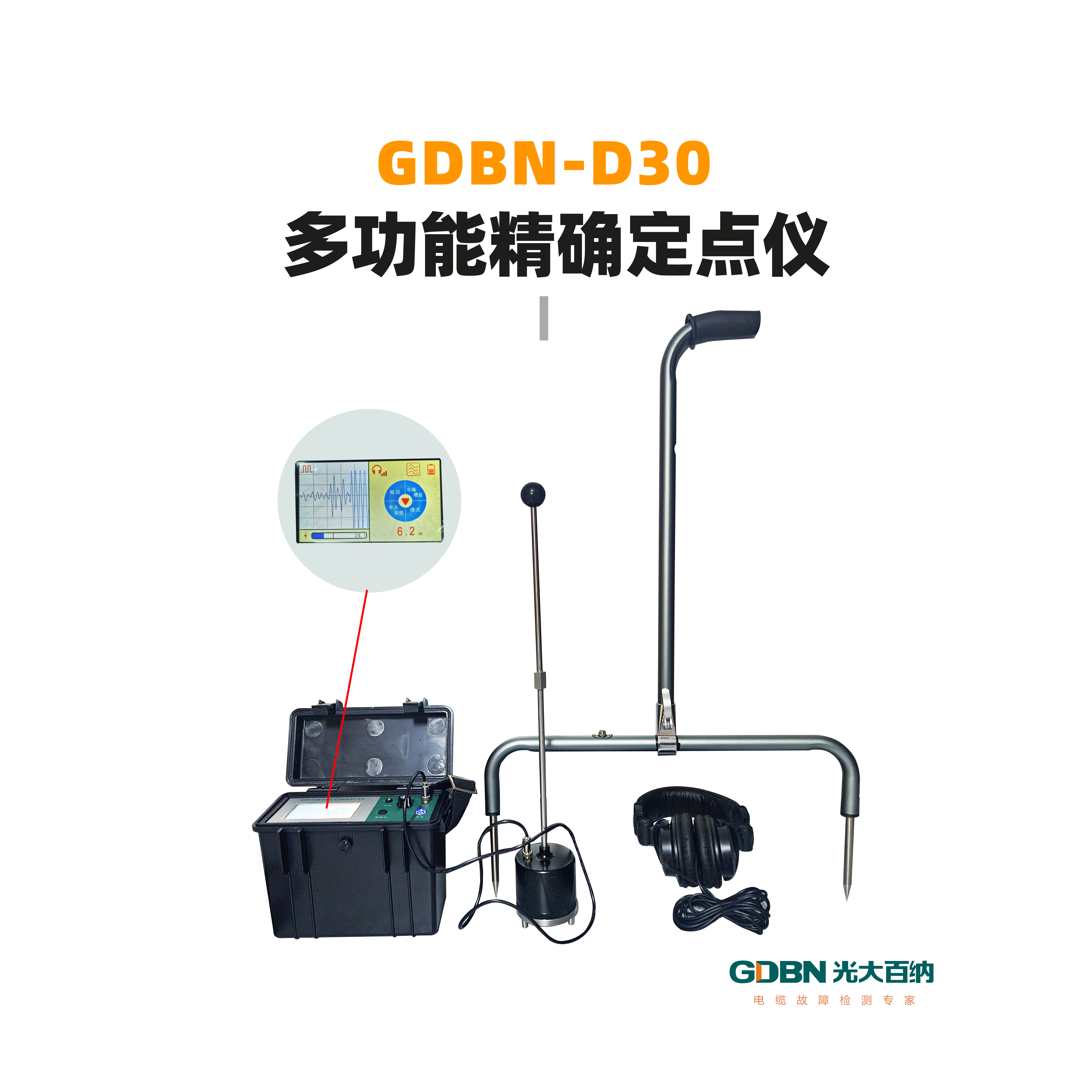

多功能電纜故障精確定點儀 GDBN-D30
一、功能特點
1. 采用了高亮度的4.3寸LED彩色液晶,不受強光環境影響,使得顯示界面更加清晰。
2. 采用可編程的脈沖編碼鍵盤,操作智能、便捷。
3. 采用4種濾波頻帶:低頻帶、中頻帶、高頻帶和全頻帶,適時選擇。
4. 采用數字濾波技術處理音頻信號,特征頻帶更明顯、濾波性能更佳。
5. 故障距離采用數字方式顯示,最大25m范圍內可顯示故障距離。
6. 具有單次和連續模式,可根據實際情況選擇,對波形進行仔細分析。
7. 音頻信號波形實時顯示,可通過觀察重復性的波形特征及距離軸大致觀察故障點距離,操作者觀察波形不易疲勞,同時在單次模式下可對15m內音頻波形進行細致分析,支持翻頁顯示。
8. 在聲磁定點模式中具有單次和連續模式,可根據實際情況選擇,對波形進行仔細分析及整體上周期分析。
9. 跨步電壓模式采用波形連續、實時顯示,有助于對連續性信號分析及突變信號分辨,便于準確定點。跨步電壓信號顯示不限幅,對測試過程中大信號自動衰減,共20個檔位調整信號強度,確保數據波形的易判。
10. 耳機反饋故障信號音可根據現場環境自由調節,確保操作者在移動探頭時減少較強噪音對人耳的傷害。
二、技術參數
1. 工作模式:聲磁定點模式、跨步電壓模式
2. 工作方法:聲磁同步法、跨步電壓法、聲測法、磁場巡測法
3. 顯示方式:4.3寸高亮OLED顯示器,分辨率為480*272
4. 故障距離:最大檢測距離范圍為25m
5. 探測深度:<5米;隔離干擾:DC,50Hz
6. 操作方式:一鍵式可編程的脈沖編碼按鍵操作
7. 數據處理:25米范圍內音頻波形顯示、跨步電壓故障前后波形顯示、故障距離數字顯示
8. 頻率范圍:100Hz~1500Hz;低通:100~400Hz;中通:150~600Hz;高通:200~1500Hz
9. 音頻測試精度:10cm;音頻波形顯示:≤15m;跨步電壓靈敏度:0.1mV
10. 電磁強度顯示:矩形條顯示,數字顯示,最大值顯示
11. 信號增益:音頻增益>110dB,跨步電壓多檔位調節
12. 供電方式:內置7.4V/5200mAh鋰電池供電;工作時長:>7h
13. 具有自動檢測脈沖信號功能;84dB最大音量限制 ;具有閉音功能
14. 外箱尺寸:520*340*200mm 重量:2.5KG

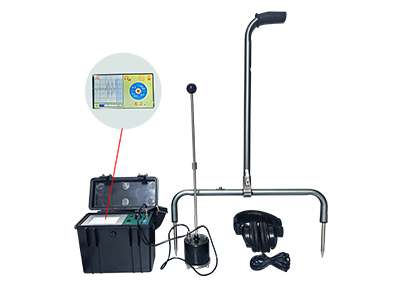

三、設備配置:定點儀主機一臺、探頭一套、探頭連接線一條、耳機一個、跨步桿兩根、跨步桿連接組合線一根、充電器一個、說明書一本;保修卡、裝箱清單及出廠檢驗報告各一份。
