電纜故障測試實例
電纜故障測試實例以及測試波形分析(6)
電纜故障測試實例
(1)、西安某公司用75Ω同軸電纜,終端開路,測試全長波形如圖1所示:為標準的脈沖法測試全長波形。
圖1 75Ω同軸電纜終端開路測試全長波形

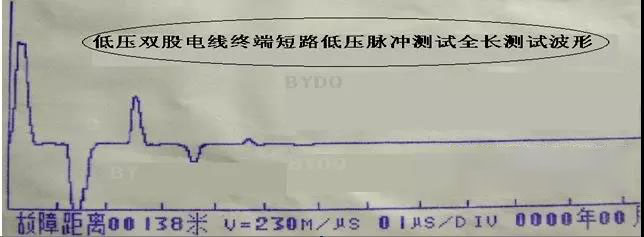

(2)、西安某電力公司,用低壓雙股電線做模擬測試,電線終端短路,測試全長波形如圖2所示,為標準的脈沖法測試短路故障波形。
(3)、西安某電力公司,用低壓三芯電線,終端做2mm間隙,用沖閃法測試,測試波形如圖3. 22所示,測試距離為電線全長。用這種方法,也可以測試電纜全長或者電纜的傳輸速度。
沖閃法測試時,放電間隙,可以是測試端電容器上的放電球隙,也可以將放電球隙短路,在電纜終端頭,做放電間隙,測試原理與測試波形不變。但是,間隙在終端時,沖擊高壓,一直加在
故障電纜上,對于
低壓電纜,承受耐壓不夠時,就不宜采用。

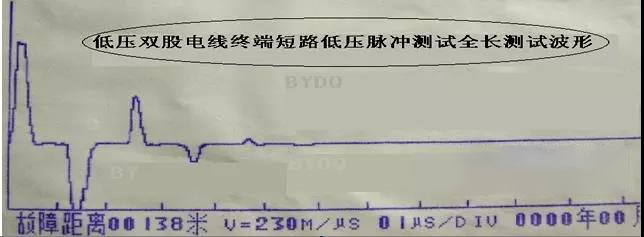

圖2 低壓雙股電線終端短路測試全長波形
圖3 低壓電線模擬故障沖閃法測試波形

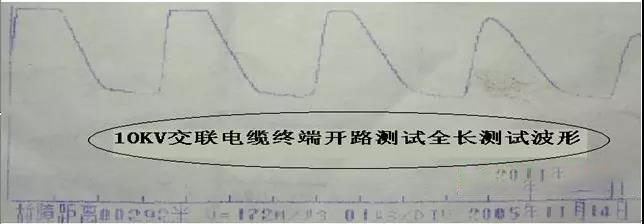

(4)西安某電力公司:高壓10KV交聯電纜,終端開路,用
低壓脈沖法(2微秒)測試全長,測試波形如圖4所示,為標準的脈沖法測試全長波形。
圖4 高壓電纜終端開路全長測試波形
