三亞供電局電力電纜故障實測。
電纜型號:10kV油浸紙介質電纜。
故障性質:用2500V絕緣電阻表測的故障相對地絕緣電阻為85MΩ,屬于泄漏性高阻故障。
電纜長度:標注長度為800m,測試長度為790m。測試方法:采用CVGF 法(沖閃電壓感應法)。測試波形:如圖 1所示。

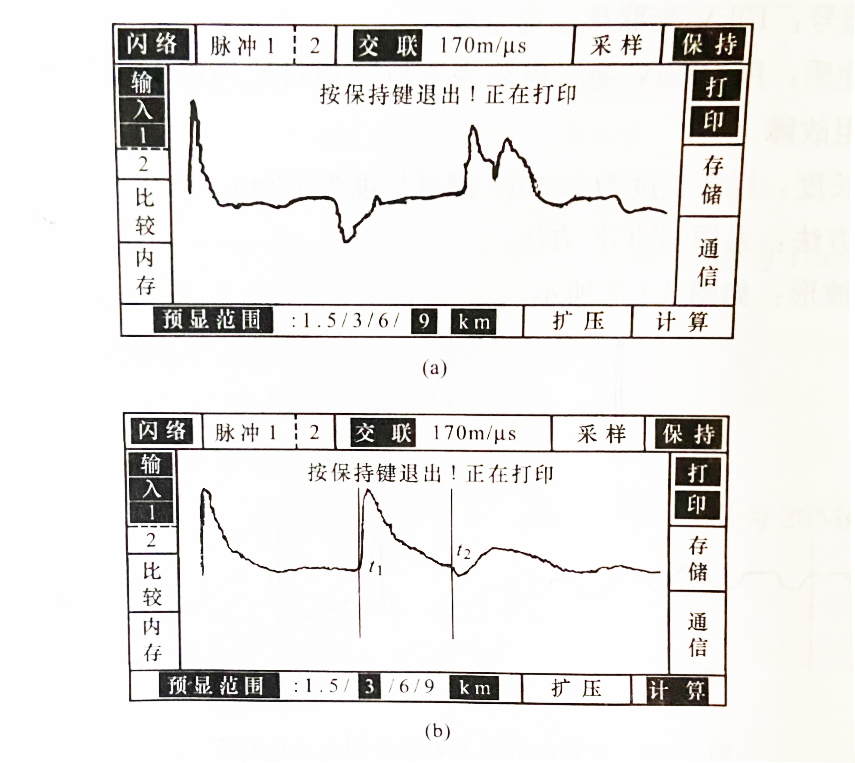

圖1三亞供電局電力電纜實測波形
(a)CVGF 法沖擊電壓為 20kV實測波形; (b)CVGF 法沖擊電壓為25kV實測波形
波形分析:采用 CVGF 法,當沖擊電壓為20kV 時,電纜故障測試儀出現圖 1(a)所示波形,此反射波為故障點不放電波形。當把沖擊電壓升至25kV時,閃測儀出現圖1(b)所示波形,此反射波為故障點放電波形,圖中t時刻到tz時刻為故障點距離,故障距離為 660m。
