海口供電局電力電纜故障實測案例分析
時間: 2023-03-19 18:52
瀏覽次數：
海口供電局電力電纜故障實測 電纜型號:交聯聚乙烯電纜。 故障性質:用2500V絕緣電阻表測的故障相對地絕緣電阻為28M，屬于泄漏性高阻故障。 電纜長度:標注長度為 1179m，測試長度為
?？诠╇娋蛛娏﹄娎|故障實測
電纜型號:交聯聚乙烯電纜。
故障性質:用2500V絕緣電阻表測的故障相對地絕緣電阻為28MΩ，屬于泄漏性高阻故障。
電纜長度:標注長度為 1179m，測試長度為 1176m。
測試方法:采用CVF方法（沖閃電壓法）
測試波形:如圖1-1 所示。
測試方法:采用CVF方法（沖閃電壓法）
測試波形:如圖1-1 所示。

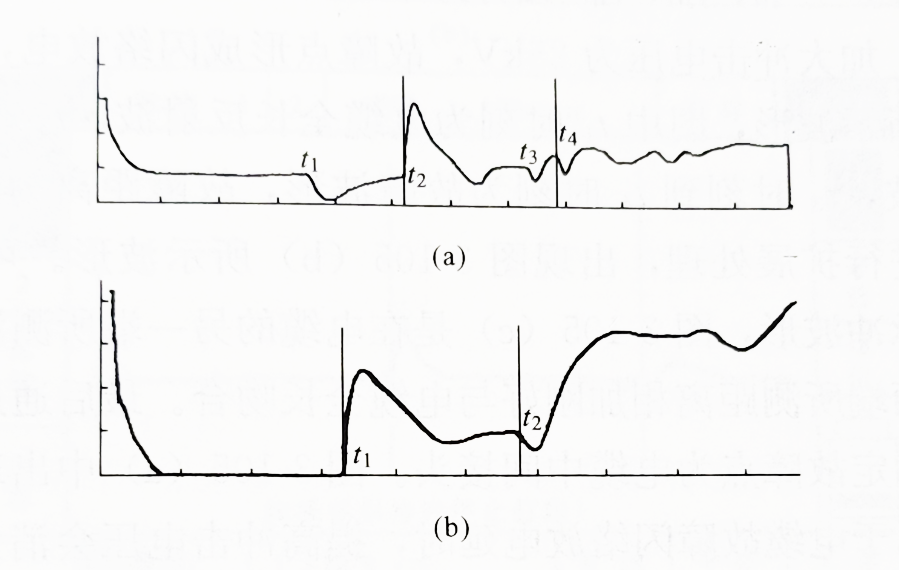

圖 1-1?？诠╇娋蛛娎|故障實測波形
(a)CVF法沖擊電壓為20kV實測波形;
(b)CVF 法沖擊電壓為 10kV實測波形
(a)CVF法沖擊電壓為20kV實測波形;
(b)CVF 法沖擊電壓為 10kV實測波形
波形分析:采用CVF方法對電纜進行故障測試，當電壓升到20kV時，故障點形成閃絡放電，閃測儀出現如圖 1-1(a)所示波形。從圖中波形分析得知，t1時刻為電纜全長反射波，t2時刻為故障反射波，t3時刻為電纜第一個故障點反射波，t4 時刻為第二個故障點反射波，同時顯示兩個故障點。出現這種情況主要是沖擊電壓太高造成的。當降低沖擊電壓為10kV時，出現如圖1-1(b)所示波形，第一個故障點消失，只顯示第二個故障點的反射脈沖，故障距離為 911m。
說明:通過本次故障的測試，說明在電纜的故障測試當中，在進行沖閃時，所加沖擊電壓不能太高，否則會出現幾個故障點的反射，使得測試波形變得很復雜，不易判讀。
