電纜故障測距直流壓降比較法
電纜故障測距時,直流壓降比較法原理接線如圖1所示,用導線在電纜遠端將電纜故障相與電纜一完好相連接在一起,將開關S打在“I”的位置,調節直流電源E,使微安表有一定的指示值,測出電纜完好相與故障相之間電壓U:而后再將電鍵開關S打在“Ⅱ”的位置,再調節直流電源 E,使微安表的指示值和剛才的值相同,測得電纜完好相與故障相之間電壓 U2,由此得到故障點距離:
Lx=2LU1/(U1+U2)
其中 L為線路全長。

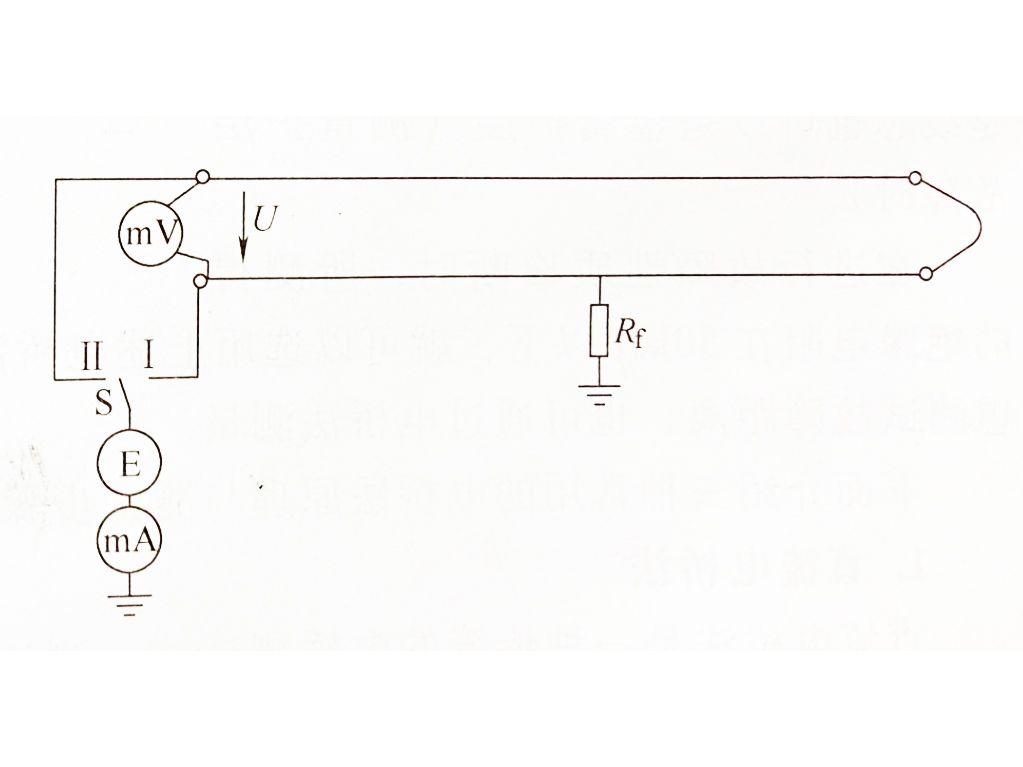

直流壓降比較法原理接線圖
