電纜故障測試儀之脈沖電流法（一）
時間: 2022-12-19 10:02
瀏覽次數：
脈沖電流法采用線性電流耦合器采集電纜中的電流行波信號。與低壓脈沖法不同的是這里的脈沖信號是故障點放電產生的，而不是測試儀發射的。
電纜故障測試儀之脈沖電流法（一）
1.適用范圍
由于在實際電纜故障中，單純的斷線開路故障很少，絕大部分故障都是含有低阻的、高阻的或閃絡性的單相接地、多相接地或相間故障，所以在實際測量中脈沖電流法是最常用的測距方法之一。
電纜故障測試脈沖電流測試發接線圖
2.測試原理

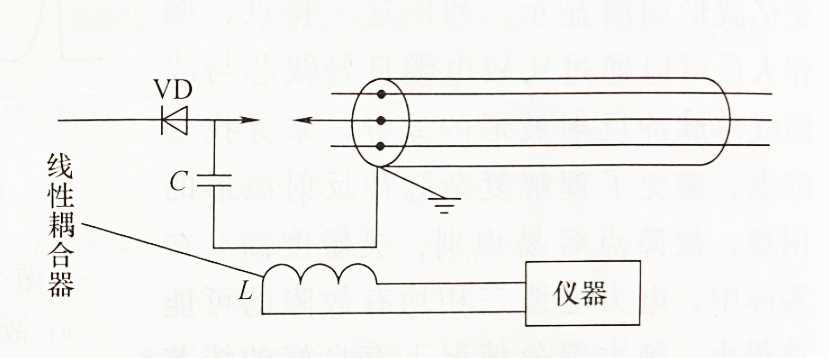

將電纜故障點用高電壓擊穿，如圖1-1 所示，用儀器采集并記錄下故障點擊穿后產生的電流行波信號，通過分析判斷電流行波脈沖信號在測量端與故障點往返一次所需的時間差 Δt，如圖1-2所示，根據圖1-1 脈沖電流測試法
公式l=vΔt/2來計算出故障距離的測試方法叫脈沖電流法。脈沖電流法采用線性電流耦合器采集電纜中的電流行波信號。
電纜故障測試脈沖電流發測試波形

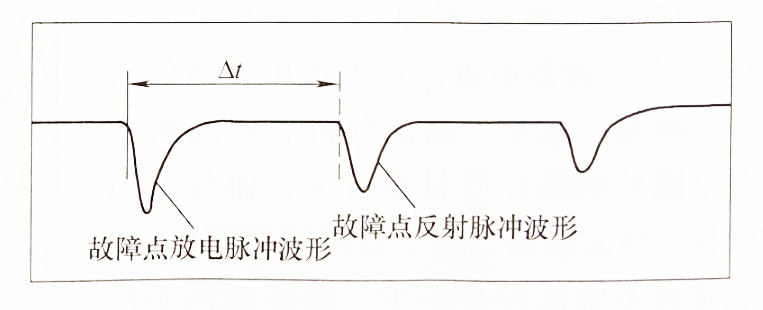

與低壓脈沖法不同的是這里的脈沖信號是故障點放電產生的，而不是測試儀發射的。如圖1-2所示，把故障點放電脈沖波形的起始點定為零點(實光標)，那么它到故障點反射脈沖波形的起始點(虛光標)的距離就是故障距離。
依照高壓發生器對故障電纜施加高電壓的方式不同，脈沖電流法又分直流高壓閃絡測試法和沖擊高壓閃絡測試法兩種。
下章節內容：直流高壓閃絡測試法。
