35kV單芯無鋼帶電纜故障的探測案例（三十三）
時間: 2022-09-17 17:10
瀏覽次數：
該電纜是35kV電纜，單芯、無鋼帶、只有屏蔽層;電纜全長2500m左右，敷設時分三段，每段800多米，相連而成，電纜有兩個中間接頭，C相在敷設時受過傷，多做了一個中間接頭;電纜全程穿
一、故障線路情況描述及故障性質診斷
線路名址:利津供電局 電壓等級:35ky
絕緣類型:XLPE絕緣 電纜全長:2552m
該電纜是35kV電纜，單芯、無鋼帶、只有屏蔽層;電纜全長2500m左右，敷設時分三段，每段800多米，相連而成，電纜有兩個中間接頭，C相在敷設時受過傷，多做了一個中間接頭;電纜全程穿厚約8mm左右的PVC管敷設，全線無交叉互連。電纜敷設情況如圖33-1所示。

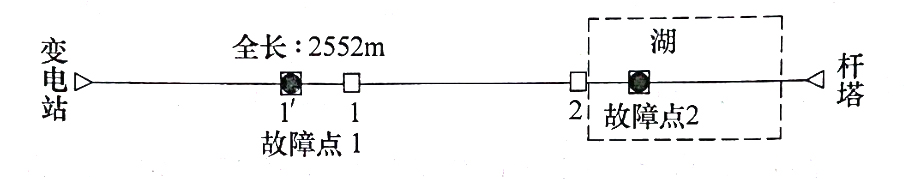

圖33-1 電纜敷設示意圖
在變電站端，用2500V兆歐表測試電纜的絕緣電阻為:C相對地為0，其余兩相對地為∞;用萬用表測試得:C相對地10kΩ。診斷該電纜發生了單相高阻接地故障。
二、電纜故障測試儀器
三、電纜故障測距與定位過程
1、第一次測試：
在變電站端，通過C相對地(銅屏蔽)，用低壓脈沖法測試，測得的波形很亂，看不到電纜全長，沒有記錄。其實在這種情況下，應該通過兩相之間測試電纜的全長，但當時沒這樣做。
然后通過向C相對地之間施加高壓脈沖，用脈沖電流法測試，采集到的波形仍然很亂，但偶爾采到圖33-2所示的波形，當時分析這個波形認為，電纜的故障點可能在456m處，但因波形太亂不敢肯定(事后判斷:通過這個波形分析不出456m有明顯故障)。
通過了解，電纜在500m左右的地方曾因受傷，制作過一個中間接頭，于是到該處用GDBN-D30電纜故障定點儀去定點，因該處是后做的電纜接頭，是直埋敷設的，通過聲磁同步法很容易就找到了一個發出放電聲音的點，但聲音不大。挖開后，是一冷縮接頭，再通過加高壓驗證，接頭內的確有放電聲。剖開接頭，看到了黑色的放電痕跡;鋸斷后，向兩端進行絕緣測試，發現到桿塔方向，C相對地仍然為10kΩ。此時天色已晚，本次測試停止。
2、第二次測試：
在鋸斷處，用低壓脈沖法通過C相對銅屏蔽向桿塔方向和變電站方向各測一個波形，比較后得圖33-3所示波形，顯示故障距離在向桿塔方向32m處。用定點儀到32m處去定點，沒得到聲磁同步波形，但能聽到微弱的放電聲音。挖開電纜，剖開PVC管，電纜表面完好，看不到有放電的地方，但用定點儀的確能聽到電纜內的放電聲音。根據經驗，強行送電后，故障點應該為開放性的，不應該為封閉性的，所以沒再鋸斷電纜。

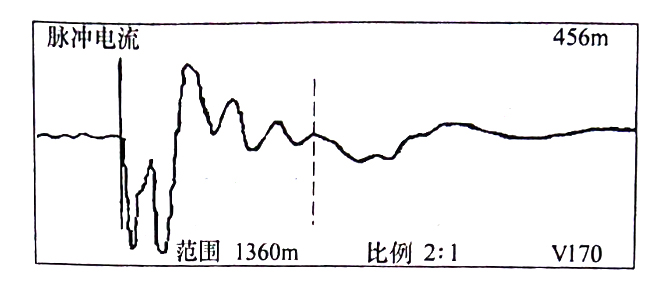

圖33-2 在變電站，用脈沖電流法通過，C相對銅屏蔽測得的波形
根據經驗，這根35kV單芯無鋼帶電纜的銅屏蔽可能存在疊蓋壓接點，隨著電纜運行時間增長，銅皮表面氧化，銅皮壓接點處就會有較大的接觸電阻。如果用低壓脈沖法測試，該點呈開路;如果用脈沖電流沖閃法測試，該點也會放電，和真正要尋找的故障點的放電波形疊加后，使波形很亂，不易理解。分析后認為，對于這種電纜的故障，應選用電橋法測試故障距離，但現場沒有電橋。

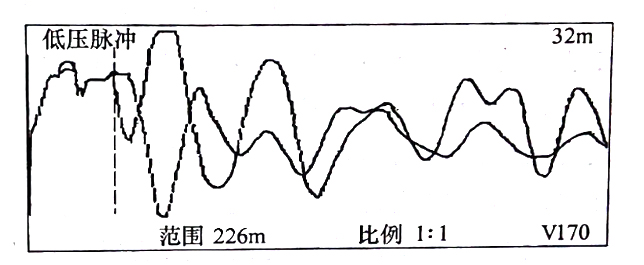

圖33-3 在鋸斷處，用低壓脈沖法通過， C相對銅屏蔽測得的比較波形
在沒有測準故障距離的情況下;在斷開處，用GDBN-L012路徑信號發生器向C相和銅屏蔽之間注人音頻電流信號，雖然故障電阻比較大，但發現發生器在斷續狀態下，電流表有0.1~0.2A的擺動，說明信號已經加入到電纜中(估計是電纜的分布電容與故障點處的電容引起的)，在故障點處收聽到的音頻電流信號應該比路徑上其他地方強一些，找到這個音頻電流信號比較強的點也就找到了故障點。由于電纜比較長，又不知故障距離，盲目地路徑尋找音頻電流信號突變點的過程十分漫長，在碰到電纜路徑上有一寬近200m湖時，繞了過去，最后沒有找到這個音頻電流信號突變的點。天色已晚，測試暫告一段落。
3、第三次測試
第三次測試前把斷開點恢復了，在桿塔處把電纜也放了下來，并且還帶去了一臺GDBN-WH015高壓電纜外護套故障測試儀--用直流電法測量電纜故障距離的儀器。
首先在桿塔下測試，通過A、B相間，在波速度為170m/us時，用低壓脈沖法測得電纜全長為2552m(波形沒有打印)，和資料基本相符;然后在變電站端把B相對地做了一個故障，用A相做測試聯絡線，在變電站端和B相連接，在桿塔下用直流電法測得電纜全長電阻為233.7mΩ;然后又用A相做測試聯絡線和C相連接，在桿塔下用直流電阻法測得故障點到桿塔這段電纜的電阻是47.6mΩ，于是47.6÷233.7 x2552m=520m，得故障距離為離桿塔520m。然后把設備移到變電站端測試，測得故點到變電站這段電纜的電阻是184.1m，計算后得故障距離為2010m，兩個距離相基本等于電纜全長，于是確定故障點就在距桿塔520m左右的地方。
電纜從400~600m這一段是從湖中穿過的，在湖中電纜旁正好有一露出水面的大水泥管道，人可以用梯子下到湖中在水泥管道上進行故障定點測試。首先還是用 GDBN-L012路徑信號發生器向電纜中注入斷續的音頻電流信號，用GDBN-D30電纜故障定點儀的音頻接收方式接收該音頻電流信號，在湖中央找到了音頻電流信號突然增強的點(其他地方音頻電流信號的輻值都小于36%，而該處為99%);然后在桿塔下又用高壓信號發生器向電纜中施加高壓脈沖，在岸上就能聽到湖中有放電聲，最后用GDBN-D30電纜故障定點儀的聲磁同步方式找到了故障點的精確位置。把電纜從水中撈出后發現，電纜線芯幾十厘米內已經燒的沒有了，只有部分銅屏蔽還連著。
測試體會:
1.對于這種單芯無鋼帶只有屏蔽層的電纜，如果屏蔽層是銅皮，在電纜中就可能會有銅皮的疊蓋壓接點。用低壓脈沖法測試這些疊蓋壓接點可能會表現為開路;用脈沖電流法測試，這些疊蓋壓接點也可能會放電，其放電脈沖和真正要尋找的故障點放電的脈沖相互疊加，使得用儀器得到的波形較難理解，所以，有時脈沖法不能測試這種電纜的故障。這種電纜的故障最好選用電橋法測試，特別是用不受接觸電阻影響的直流電阻法測試最好。
2.測試前要盡量充分了解電纜的情況，對電纜的路徑敷設情況也要了解清楚。如本例中，如果早知道湖中能下去人，也就不用第三次測試了。
