有多個故障點的電纜故障探測案例（二十一）
時間: 2022-08-17 16:32
瀏覽次數：
電纜為10kV供電電纜，沿路敷設，中間沒有接頭，跨過一小區花園后接到分支箱內。電纜在運行中突然發生三相短路并接地故障
一、故障線路情況描述及故障性質診斷
線路名址:深圳大梅沙 電壓等級:10kV
絕緣類型:XLPE絕緣 電纜全長:544m
電纜為10kV供電電纜，沿路敷設，中間沒有接頭，跨過一小區花園后接到分支箱內。電纜在運行中突然發生三相短路并接地故障。電纜敷設情況如圖21-1所示。
圖21-1電纜敷設示意圖
測試人員到達現場后，先用兆歐表測試三相對地絕緣電阻，均為 0。然后用萬用表測得絕緣電阻為:A相對地15Ω、B相對地250kΩ、C相對地80kΩ。
二、電纜故障測試儀器
三、電纜故障測距與定位過程
在變電站內，先用低壓脈沖法，通過B相對金屬護層測試電纜的全長為544m，和資料相符，波形未打印。
然后通過A相對金屬護層用低壓脈沖比較法測試，得故障距離為41m，波形如圖21-2所示(用比較法測試的低壓脈沖波形未打印，僅打印下直接測量的波形)。再通過向B相和金屬護層之間施加高壓脈沖，用脈沖電流法測得故障距離為45m，測試波形如圖21-3所示。確認故障點應該就在距變電站40多米的地方。
攜帶GDBN-D10聲磁數顯靜噪定點儀到40多米處去定點，輕松看到了故障點放電的聲音波形，同時也聽到了微弱的放電聲音，移動探頭后找到聲磁時間差最小的位置(9x0.2ms)。挖出電纜后，看到輕微的只有一個小洞的故障點。
圖21-2 低壓脈沖法測故障波形
處理完該處故障并做好接頭后，用兆歐表測C相對地絕緣仍為0，用萬用表測量仍為80kΩ，其他兩相恢復到∞。分析后認為，C相的故障出在其他地方。

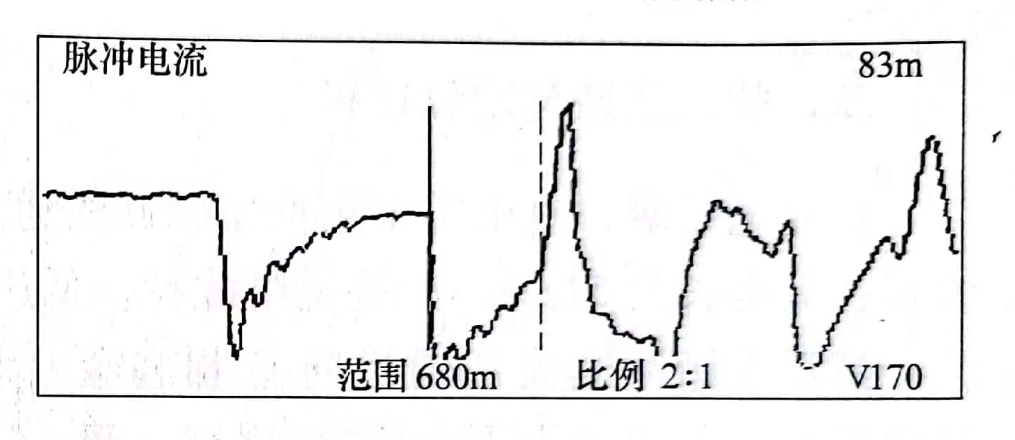

回到變電站內，通過C相對金屬護層用脈沖電流法測試故障距離為83m，波形如圖21-4所示。
圖21-3 脈沖電流法測B相故障波形
圖21-4 脈沖電流法測C相故障波形
圖21-4 脈沖電流法測C相故障波形
丈量到83m處，發現該處在小區花園的草叢中，有動土的跡象，但用GDBN-D10定點，沒有放電的聲音，波形也聽不到放電聲音?？紤]到圖21-4 所示波形是標準的放電波形，故障距離應該沒有錯，讓人把動土的地方挖開，找到了電纜的被破壞點。
測試體會:
第一個A、B相對地的故障點，應該是由于C相被外力破壞發生接地后，引起 A、B相的相電壓提高，因A、B相中某相在該處相對比較薄弱引起擊穿放電。
