二次脈沖法測試單相接地電纜故障案例（十六）
時間: 2022-08-06 20:12
瀏覽次數：
當用脈沖電流法和二次脈沖法對同一個故障進行測試時，如果 兩者測得的距離差不多，應該以二次脈沖法的測距為準。
一、故障線路情況描述及故障性質診斷
線路名址:臨沂發電廠 電壓等級:10kV
絕緣類型:XLPE絕緣 電纜全長:7000m
電纜敷設情況如圖16-1所示，此電纜是電廠對用戶的供電電纜，電纜在運行中發生接地跳閘事故，用兆歐表測試三相對地絕緣電阻為:A、B相對地∞。C相對地5MΩ，診斷此電纜發生了單相高阻接地故障。

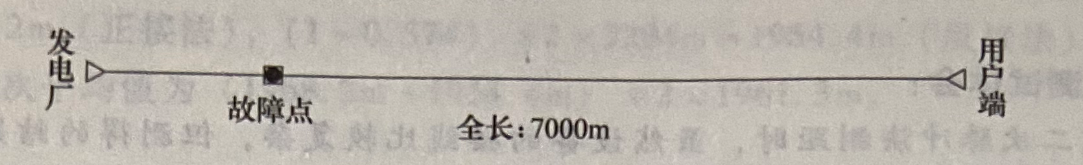

圖16-1 電纜敷設示意圖
二、電纜故障測試儀器
三、電纜故障測距與定位過程
在電廠變電站內，選擇波速度為170m/μs，通過B相對金屬護層用GDBN-C1000的低壓脈沖法測得電纜的全長為 7000m，和資料基本相符。
通過GDBN-G60向C相和金屬護層之間施加高壓脈沖，用GDBN-C1000的脈沖電流法測得電纜的故障距離為462.4m，如圖16-2 所示。

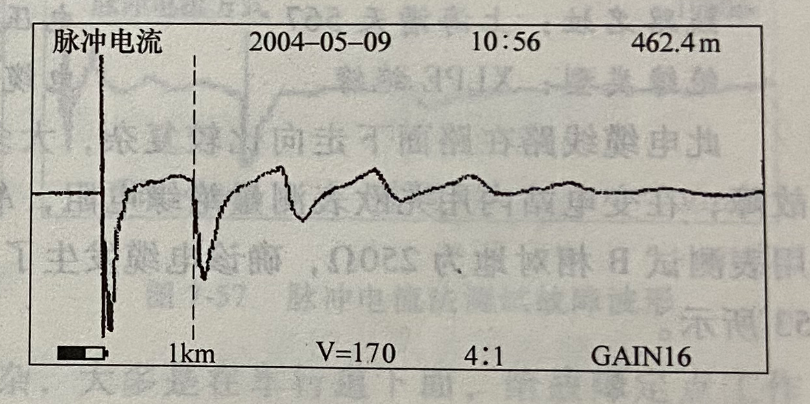

圖16-2 脈沖電流法測試故障波形
由于電纜比較長，路徑也不是十分清晰，故障定點時，目測 460m 的位置發生嚴重偏差，使定點工作遇到了困難。
圖7-51脈沖電流法測試故障波形
重新回到電廠變電站內，把GDBN-G60、GDBN-DC2000和 GDBN-C1000組合連接后，用二次脈沖法測試，得到圖 16-3 所示的二次脈沖波形。電纜的故障距離為440.3m。這次選擇的波速度是172m/μs，根據以往的測試經驗，這個440m的故障距離應該更精確一些。

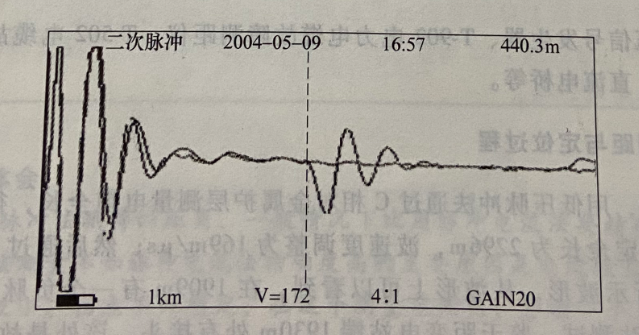

圖16-3 二次脈沖法測試故障波形
用GDBN-G60向電纜的故障相和金屬護層之間施加20kV的周期性的高壓脈沖，攜帶GDBN-D30從電廠開始，通過脈沖磁場的正負法，查找電纜的路徑，同時也通過聲磁同步法尋找故障點的位置，這次很快就收到了故障點放電的聲音信號，移動探頭后找到了聲磁時間差最小的位置。挖開電纜后，看到了故障點。
測試體會:
選用二次脈沖法測距時，雖然設備的接線比較復雜，但測得的結果要比脈沖電流法更精確一些，測得的波形更易于理解和分析。所以，當用脈沖電流法和二次脈沖法對同一個故障進行測試時，如果 兩者測得的距離差不多，應該以二次脈 沖法的測距為準。
