上海某家具廠近距離短路故障探測案例（五）
時間: 2022-07-02 11:18
瀏覽次數：
絕緣類型:油浸紙絕緣 電纜全長:111.4m 電纜為直埋敷設，在運行時供電中斷。斷開電纜兩端同其他設備的連接，對其進行絕緣測試時發現三相對地絕緣電阻均為0
近距離短路故障探測
一、故障線路情況描述及故障性質診斷
線路名址:上海某家具廠 電壓等級:10kV
絕緣類型: 油浸紙絕緣 電纜全長:111.4m
電纜為直埋敷設，在運行時供電中斷。斷開電纜兩端同其他設備的連接，對其進行絕緣測試時發現三相對地絕緣電阻均為0，用萬用表確認:A相對地為100Ω、B相對地為200Ω、C相對地為∞，確診電纜發生了多相低阻接地故障。電纜敷設情況如圖5-1所示。
決定選用低壓脈沖比較法測試故障距離，然后用脈沖電流法驗證。
圖5-1電纜敷設示意圖
二、故障測試儀器
三、故障測距與定位過程
圖5-2電纜全長波形
圖5-3電纜故障波形

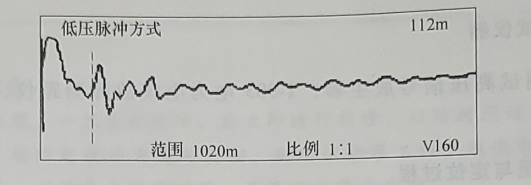

在家具廠先用低壓脈沖法，通過完好C相對金屬護層進行全長測量，得圖5-2所示波形，電纜全長為112m;然后用低壓脈沖比較法，分別測試B、C相對金屬護層的低壓脈沖波形，兩波形比較后，得到故障距離為41m(波形未記錄)。

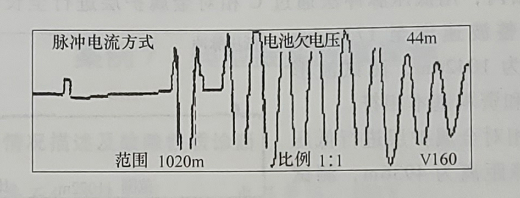

最后又通過B相對金屬護層用脈沖電流的沖閃法測距，得到圖5-3 所示波形，測得故障距離為44m。
考慮到測試距離較短，直接向電纜中施加20kV左右的直流沖擊電壓，使故障點放電，沿電纜路徑在距離家具廠40多米處用聽音器進行定點，由于故障點的放電聲比較大，地面振動也大，很快找到故障點。挖開后，發現電纜曾受到過外力損傷，在電纜本體的外護層上有破損現象，日久受潮，絕緣產生變化引起故障。
測試體會:
對近距離故障測試時，脈沖電流波形比較亂，虛光標的位置不太容易定。但用脈沖電流法測試此故障的目的，只是為了驗證低壓脈沖法測試結果的可信度。在這種低壓脈沖法能測出故障距離的情況下，脈沖電流只作驗證用，故障距離應以低壓脈沖測試的距離為準。
