電纜故障精確定位之-跨步電壓法
時間: 2022-07-14 17:38
瀏覽次數：
電纜故障精確定位時對于直埋電纜的故障點處護層破損的開放性故障，可用跨步電壓法定點。
1、電纜故障精確定位時跨步電壓法應用范圍
對于直埋電纜的故障點處護層破損的開放性故障，可用跨步電壓法定點。
2.電纜故障精確定位時原理與測尋方法
圖5-1 跨步電壓法故障定點的接線
如圖5-1所示，這是一個直埋電纜的開放性接地故障，AB是線芯，A'B'是金屬 護層，故障點F'處已經裸露對大地，當把護層A和B兩點接地線解開后，從A端向電纜和大地之間加入高壓脈沖信號，那么在F點的大地表面上就會出現喇叭形的電位分布，用高靈敏度的電壓表在大地表面測兩點間的電壓，在故障點附近就會產生圖5-2所示的電壓變化。在電壓表插到地表上的探針前后位置不變的情況下，在故障點前后表針的擺動方向是不同的，以此就可以找到故障點的位置，并且在測試時可根據電壓表表針的擺動方向，得出故障點所在位置的方向，給故障定點工作帶來很大的便利。

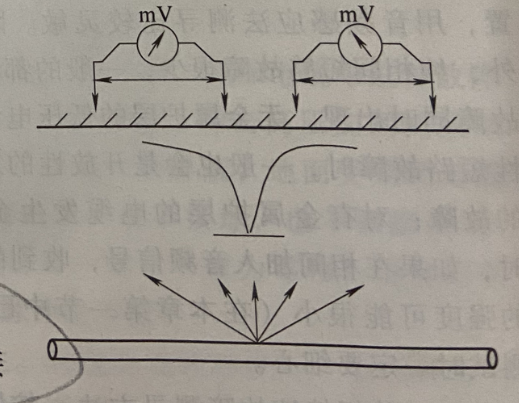

5-2 地面電位分布圖
3.電纜故障精確定位時注意事項
1)跨步電壓法只能測試直埋電纜的開放性接地故障，不能用于探測非開放性的和其他敷設方式的電纜故障。
2)加電壓時是在故障相和大地之間加脈沖電壓，護層兩端的接地線一定要解開。
3)加電壓時金屬護層是瞬間帶高壓的，護層表面其他被破壞的地方也可能會在地表上產生跨步電壓分布，所以用跨步電壓法進行故障定點時，一定要參照測得的故障距離，否則找到的地方將可能不是真正的故障點。
3)加電壓時金屬護層是瞬間帶高壓的，護層表面其他被破壞的地方也可能會在地表上產生跨步電壓分布，所以用跨步電壓法進行故障定點時，一定要參照測得的故障距離，否則找到的地方將可能不是真正的故障點。
4)根據跨步電壓原理，生產出了許多形式的儀表，其中以能顯示故障點方向的為最佳。但不管何種表現形式，測試時插到地表上的電壓表的探針前后位置不能有變化，測試時一定要注意這一點。
