電纜測試高壓信號發生器概述
時間: 2022-07-09 20:42
瀏覽次數：
電纜測試高壓信號發生器 一、概述 目前我國在現場上使用的電纜故障測試高壓設備多數是分散組合式的，由自耦調壓器、升壓變壓器、硅堆、電容、球間隙以及監視儀表等組成，這種
電纜測試高壓信號發生器
一、概述
目前我國在現場上使用的電纜故障測試高壓設備多數是分散組合式的，由自耦調壓器、升壓變壓器、硅堆、電容、球間隙以及監視儀表等組成，這種分散組合存在以下問題:
1)每次使用時人工接線、查線，費時且十分不方便。
2)通過改變球間隙大小來改變施加到電纜上去的沖擊高壓，只能大體估計而不能準確控制沖擊高壓的幅值，而且放電時間間隔亦不可調。
3)改變接線或人工調節球間隙時，每次均需人工放電，費時間，且不安全。
4)無隔音措施，球間隙放電噪聲大，影響近距離故障定點。
4)無隔音措施，球間隙放電噪聲大，影響近距離故障定點。
專門設計的一體化的G系列電纜測試高壓信號發生器解決了上述問題。該設備采用了特殊結構和工藝，將升壓、整流和放電控制融為一體，擁有直流高壓、單次放電和周期放電三種工作方式，具有接線簡單、操作安全方便、體積小、重量輕等特點。
下面以 GDBN-G60電纜測試高壓信號發生器為例，做詳細的介紹。
二、GDBN-G60電纜測試高壓信號發生器
1.技術參數
輸出直流電壓:0~35kV連續可調。外接電容:2μF脈沖電容器。最大單次放電能量:900J。放電周期:7s。
輸出電壓極性:負極性。
供電電源:電壓220V(1±10%)，頻率50Hz±1Hz，容量1kV·A。
2.裝置結構
(1)面板所有的控制、操作和顯示器件均設置于面板。
1)高壓表:顯示輸出高電壓數值。指針式表頭可以更直觀地顯示放電時電壓變化情況。
2)電源插孔。3)電源開關。
4)“電源指示”燈。
5)“高壓合閘”帶燈按鈕:按下該按鈕，高壓合閘且高壓指示燈亮。
6)“工作方式”轉換開關:選擇“直流”、“單次”或“周期”三種工作方式之一。
7)“單次放電”按鈕:在“單次”或“周期”工作方式下按下該按鈕，放電裝置動作，對試品進行放電。
8)“高壓調整”旋鈕:該旋鈕帶高壓零位起動裝置。開機時必須將本旋鈕旋轉回歸到電壓零位數值，否則高壓合閘按鈕無法起動。
9)“μA”毫安表插孔:在進行電纜耐壓試驗時，插上毫安表插頭，可以監視泄漏電流值。
注意:在對故障點放電的過程中，嚴禁接入毫安表。
(2)插座板 插座板在儀器后面，也稱為后面板，布置有高壓接線插座和保護接地接線柱等。
1)電纜插座:通過高壓插頭連到故障電纜線芯。
2)電容插座:通過高壓插頭連到高壓脈沖電容器的一端(即高壓端)。在耐壓詞驗和泄漏電流試驗時該插座不用接線。
3)接地插座:通過電纜插頭連到高壓脈沖電容器的另一端。在耐壓試驗和泄漏電流試驗時可以直接連到待試驗電纜金屬護層上。
4)保護接地接線柱:連到保護接地點，保證安全。注意:保護接地應和工作接地分開。
3.使用方法
(1)接線裝置的接線如圖4-5所示(以測試單相接地故障為例)，電纜端子接被測試電纜導體，電容及接地端子接電容的高壓和低壓側接線端子，電容的低壓端子再接電纜的金屬護層或接地線。裝置保護接地避開電纜接地線而接入接地網。接線檢查
無誤后，將“高壓調整”旋鈕旋至零位 (接通零位起動保護開關)，可以準備開機。
(2)“直流”高壓輸出方式 該方式產生使電纜閃絡性故障擊穿放電的直流高壓，它主要用于故障測距。
將“工作方式”開關旋至“直流高壓”擋，合上“電源開關”，此時“電源指示”信號燈亮;將“高壓調整”旋鈕旋至零位，按下“高壓合閘”按鈕，其信號燈亮，同時“電源指示”信號燈熄滅。然后緩慢調整“高壓調整”旋鈕升高輸出電壓，觀察電壓表顯示的電壓數值，直至電壓值達到故障點擊穿電壓，故障點擊穿放電，電容能量充分釋放，電壓表指針回擺，這時應立即將“高壓調整”旋鈕調回零位，準備第二次升壓操作;如在電纜故障點擊穿放電后保持“高壓調整”旋鈕當前的位置，裝置將繼續給電纜充電直至電纜故障點又一次擊穿放電……，這一過程將不斷重復，使電纜故障點出現周期性的放電現象，放電周期取決于故障點擊穿電壓、裝置的容量、外接電容的大小等因素。

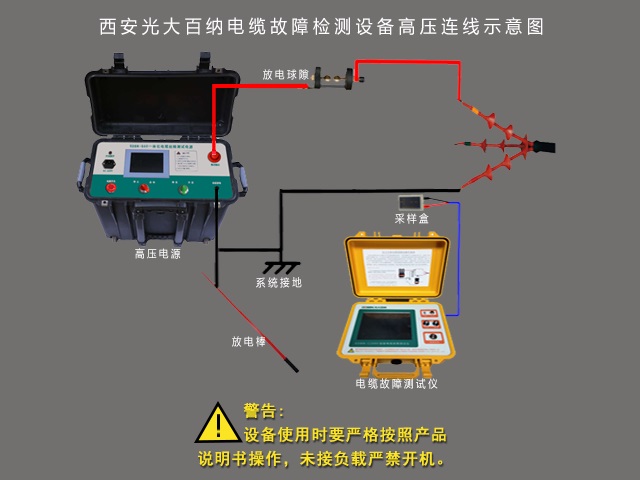

GDBN-G60一體化高壓信號發生器接線圖
GDBN-G60一體化高壓信號發生器接線圖
實際應用中很少使用直閃法使電纜故障點周期性放電，其原因一方面是故障點放電的時間很難掌握，不利于調整操作測距及定點儀器，更重要的是在高壓信號的沖擊下電纜的故障點電阻可能會明顯地下降，電纜直流泄漏增大，直流高壓升不上去，以至于不能使故障點擊穿放電。高壓設備長期向電纜提供直流電流，還會發熱，影響設備的使用壽命。
(3)“單次”放電輸出方式 該方式產生使電纜的高電阻故障擊穿放電的沖擊直流高壓。
將“工作方式”開關旋至“單次”放電擋，合上“電源開關”，“電源指示”信號燈亮，調整“高壓調整”旋鈕至零位，按下“高壓合閘”按鈕，其信號燈亮。然后緩慢調整“高壓調整”旋鈕升高輸出電壓，電壓表顯示電壓數值，當升至合適的電壓值后，停止升壓，按下“單次放電”按鈕，試探電壓是否已達到故障電纜的擊穿電壓。如果此時電壓表迅速大幅度回擺(電容釋放能量)，說明故障點已擊穿，否則需繼續壓后再進行試驗，直至故障點擊穿。當電壓達到故障電纜的擊穿電壓時，停止升用可使用單次放電操作或轉為周期放電方式，進行電纜的故障測距或定點工作。
(4)周期放電方式該方式主要用于周期性地產生使電纜的高電阻故障擊穿放電的沖擊直流高壓。
按照“單次放電方式”完全相同的操作方法，將電壓升到可以擊穿故障的電壓值，然后將“工作方式”旋至“周期”擋即可。隨著放電電動觸頭的周期性動作，電纜故障點不斷地被擊穿放電，可進行電纜故障定點或測距。
(5)操作結束 裝置使用完畢后，首先將“高壓調整”旋鈕旋至零位，多次按動“單次放電”按鈕使電壓下降到5kV以下后，斷開“電源開關”，這時裝置將發生器高壓輸出端經一放電電阻接地，給外接電容器放電。然后操作人員必須按操作規程，再使用放電棒給電容、電纜的各相線芯徹底放電，以保證安全。
4.注意事項
使用前認真熟悉裝置，詳細閱讀有關資料。1)裝置應水平放置，接線正確牢靠。
2)輸出引線與端子要可靠接觸，否則端子觸點與引線觸點間會有間隙，放電時產生的電弧將燒壞端子甚至危害到操作者。
3)儀器殼體要有可靠的保護接地，并應與電纜接地分開，操作時盡量不要接觸裝置的金屬部分，以防殼體上感應的電壓對人體產生傷害。
4)盡管裝置在斷電后有自動放電功能，裝置使用完畢拆線前一定要用放電棒再次進行放電，確認線路無電后才能動手拆除接線。
