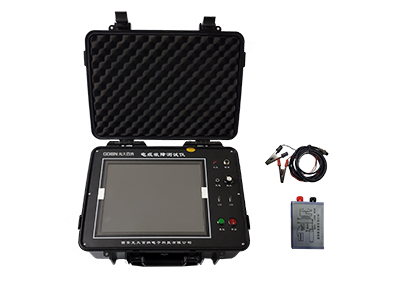

一、功能特點:
二、技術參數:
1、測試方式:低壓脈沖、高壓閃絡法(脈沖電流法)、速度測量法。
① 低壓脈沖法:適用于低阻、短路、斷線故障的精確測距,還可用于電纜全長及中間接頭、T型接頭、終端頭的測量,以及波速度的校正。
② 脈沖電流法:適用于高阻、閃絡型故障的測距,使用電流耦合器從測試地線上采集信號,與高壓部分完全隔離,安全可靠。
2、測試距離:低壓脈沖法時,最大測試距離40Km;高壓閃絡時,最大測試距離20Km。
3、參數測試精度:負載阻抗在50R時小于250V
4、脈沖寬度:0.2us,2us,4us
5、測試電纜長度設有:
短距離(<1Km ); 中距離(<3Km);
長距離(>3 Km); 測試脈沖幅度:約400VP-P。
6、采樣頻率:48MHz, 24MHz, 12MHz,6MHz
數據采樣速率:200MHz
7、系統測試誤差:主機測試結果配合數顯同步定位測量,系統誤差為0
8、讀數分辨率:1m
9、采樣方式:電流取樣法
10、工作條件:溫度-10~+45℃,相對溫度90%
大氣壓力750±30mmHg
11、測試系統預置了常用電纜介質的電波傳播速度:
① 油浸紙、不滴油(160m/us)
② 交聯聚乙烯(172m/us)
③ 聚氯乙烯(184m/us)
④ 其它電纜的電波傳播速度的設置(自選介質)。對于其它非動力電纜,利用本機的測速功能可以在輸入該電纜的已知全長后,測出電波在該電纜中的傳播速度,然后以此電波傳播速度設置在儀器中就能保證其測試精 度。
12、外形尺寸:400×320×170mm
13、重 量:9Kg
