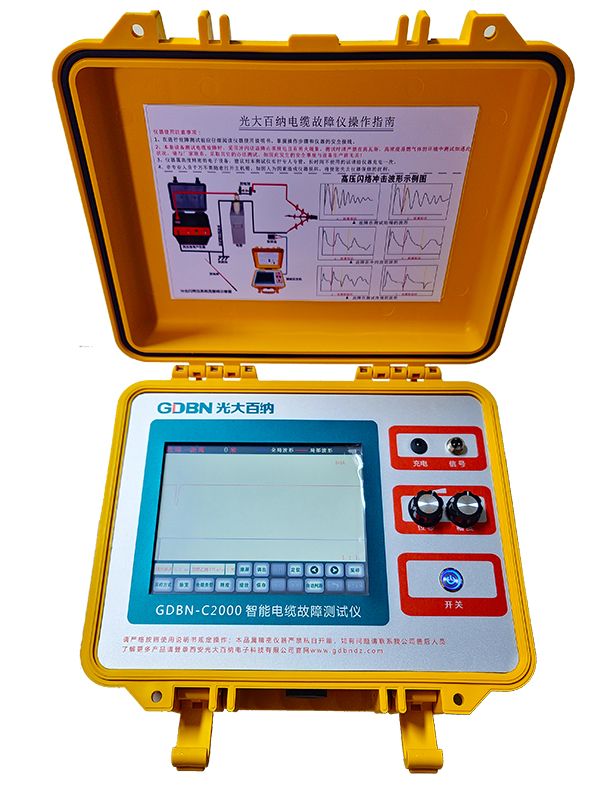

智能電纜故障測試儀 GDBN-C2000
一、性能特點:
1、用于35KV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障,包括:開路 、短路、低阻、高阻泄漏、高阻閃絡性故障。
2、可配合高壓設備實現傳統電纜故障測試的低壓脈沖法、沖擊閃絡法、速度測量法。
3、工業級8寸彩色觸摸液晶屏顯示,全中文操作軟件和使用界面,子菜單方式和文字提示實現人機互動。
4、 全局波形和局部波形同步顯示,便于整體分析和細節調整。
5、 內置電源供電、在無電源環境中均可長時間使用。體積小、重量輕、使用方便、測試精度高;性能穩定、不死機、信號采集高壓保護措施安全。
6、具標準USB接口,可方便將數據及波形保存或調出重新分析。
7、測試信號提供多種脈沖寬度,大大提高測試成功率。
8、能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比,可自動判斷故障距離。
9、可加配多次脈沖耦合單元形成多次脈沖電纜故障測試儀(GDBN-DC2000)使用三次脈沖法和八次脈沖法,可將復雜的高壓閃絡波形整合為極易判讀的低壓脈沖波形。
二、主要參數:
1、采樣方法:低壓脈沖法、沖擊閃絡法、速度測量法
2、采樣速率:100 MHz、80MHz、20MHz、10 MHz。
3、脈沖寬度:0.2μs、0.5μs、1μs、2μs
4、波速設置:交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定
5、測試距離:40km
6、最短測試距離(盲區):10m
7、測量精度:粗測誤差±1m; 定點誤差±0.2m
8、操作方式:觸摸筆操作、物理旋鈕操作
9、分析設置:滾屏、縮放、保存、調出、波移等功能
10、工作電源:內置7.4V/5200mAH鋰電池供電,亦可使用外接電源工作,充電電源AC220V±10%
11、儲存功能:具有數據存儲功能,可存儲大量現場波形及數據,并隨時調出使用
12、機箱尺寸:330*270*145mm;外箱尺寸:520*340*200;重量:3KG
三、設備配置:主機一臺;紅黑信號線一條;采樣盒一個;觸摸筆一個;充電器一個;多次脈沖耦合器一臺及附件一包(選配);產品說明書一本;保修卡、裝箱清單及出廠檢驗報告各一份。
