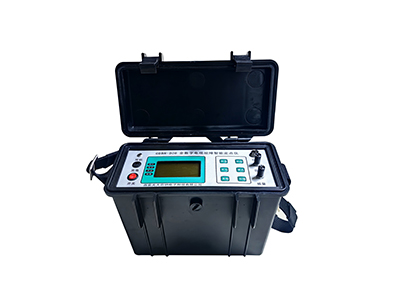

GDBN-D08 波形顯示智能定點儀是本公司根據最新研究成果而開發的具有高抗干擾性、高靈敏度的電纜故障精確定點測試儀器。本儀器采用低噪聲設計和高性能濾波電路相結合,使用直觀的圖形顯示和操作方式,對各類電纜故障可精確、迅速地進行定點,特別是對交聯電纜和電纜封閉性故障具有獨到的測試效果,是電纜測試儀器中最新的更新?lián)Q代產品。
● 性能介紹

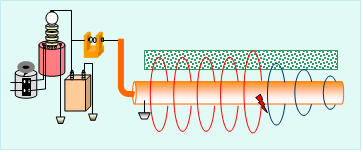

故障點放電時會產生聲波和電磁波,聲波和電磁波之間又有一定的內在聯系,利用好它們之間的表象及聯系,可使我們方便快捷地找到故障點。
■ 電磁波
? 本定點儀可以接收電纜故障點放電產生的電磁波,在液晶屏上以光柱及數字方式連續顯示。
故障預定位:將機器置于連續工作模式,沿地下電纜走向邊走邊觀察,連續記錄的電磁波信號,信號突然減小的地方就可能是故障的大致位置。此項功能使得故障的探測變得簡單而迅速,特別對電纜的封閉性故障的查找有很大的幫助。
尋電纜路徑:沿地下電纜Z字型行走,觀察電磁波信號的變化,電磁波信號最大處為電纜正上方,電纜兩邊電磁波信號減小。由此可判斷電纜的大致路徑。
■ 聲波
故障點放電的聲波強度以往都是通過人耳來判斷大小,而人耳的分辨率不會很高,在很多情況下不容易區分放電的聲音大小,而機器可以時時記錄放電聲波的大小,通過儀器來判斷大小,極大地提高了可靠性和準確性。
聲波的高靈敏度和清晰度是保證測試準確性的又一關鍵因素。機器采用高靈敏度的探頭拾音器和低噪聲放大技術,濾波器的帶寬可由用戶現場選擇,提高了人機之間的適應性, 并能效排除環境噪聲的干擾(如風聲、車輛聲等)。
■ 電磁波與聲波
電纜故障點的放電除產生聲音信號外,同時也發出沿電纜擴散的電磁波。D08定點儀可以同步接收并顯示聲波及電磁波,測出聲波和電磁波信號的時間差并以此推算出拾音器到故障點的距離。
● 技術參數
測試方法:電磁強度法、音聽法、聲磁同步法
距離測量:00.0-22m ,3位
同步測量:磁場/聲波
濾 波 器:(四段) 100Hz-1.5kHz(聲波) 270Hz-1.5kHz(濾波)
100Hz-1.0kHz(濾波) 270Hz-1.0kHz(濾波)
場強測量: 條形碼顯示、數字顯示
放大范圍: 聲通道>95dB
磁 通 道: >50dB
測試精度:0.1米
顯示方式:大屏幕液晶顯示(帶背光)
操作溫度: -20—+50℃
供電電源:7.2V 5200ma鋰電池,12小時
● 標準配置

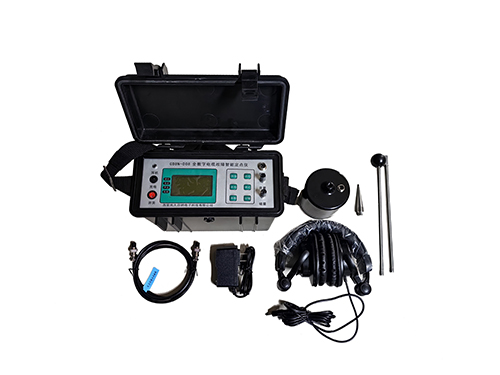

接收主機一臺、拾音探頭一個、耳機一付,
? 具體操作
定位儀定點工作是在電纜故障測試儀主機粗測故障距離并已確定電纜路徑的基礎上完成的。
? 工作原理

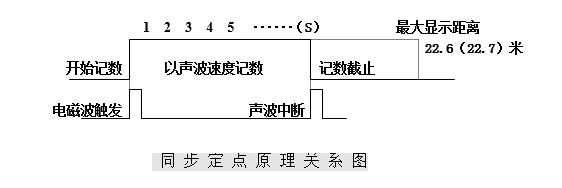

由于電磁波的傳播速度比聲波的傳播速度快,當故障點打火放電時儀器首先收到電磁波然后才收到聲波,因此我們可以將電磁波作為開門信號,以聲波傳播距離S為探頭到故障點的距離。即當儀器收到電磁波后就開始計時,當收到聲波后停止,以此時差計算探頭到故障點的距離。
實際儀器接收的是電磁波與聲波的時間差t,聲波的傳播速度V是已知的,因此探頭到故障點的距離就可以下列公式計算:S=Vt
由上圖可知,當進行沖擊高壓放電定點時,電磁波傳感器接收到由電纜輻射出的電磁信號后,送至CPU數據處理,并啟動計數器開始記數。當聲波探頭接收到振動波時,數據處理器產生中斷信號,使計數器停止記數并顯示故障點至探頭的距離讀數。當再次沖擊放電時,重復上述過程,并刷新前一次的數據。聲波信號經音頻放大器放大后可由耳機監聽,配合數顯精確定點。

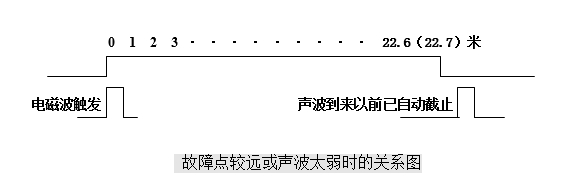

若探頭距離故障點過遠(大于22.6米)或由于聲波信號太弱,則探頭接收不到聲波形不成記數中斷,數顯距離顯示為22.6或22.7米。即到22.6米時,還沒有接收到聲波就自動截止記數,并顯示最大距離22.6或22.7米。
各鍵詳細功能如下:

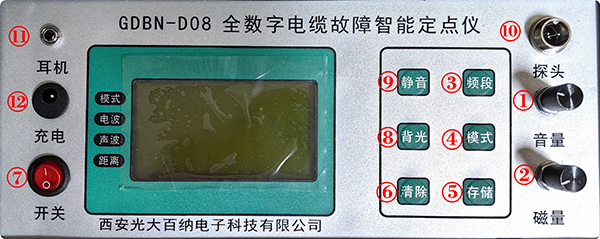

①音量調節旋鈕:調節儀器接收電磁波信號放大倍數;
②磁量調節旋鈕:調節儀器接收聲波信號放大倍數;
③頻段鍵:用于頻段切換,儀器共設4個頻段,全頻段、高頻段、低頻段、中頻段。
④模式鍵:用于模式切換,儀器共設2個模式,單點記錄模式記錄(記錄聲波信號和電磁波信號)、連續記錄模式(只記錄電磁波信號);
⑤存儲鍵:用于存儲儀器測試到的電磁信號強度和聲波信號強度;
⑥清除鍵:可以清除儀器測試到的電磁信號強度和聲波信號強度的記錄;
⑦電源開關:開機或者關機;
⑧背光鍵:打開或者關閉背光功能;
⑨閉音鍵:打開或者關閉聲音輸出;
⑩接探頭插孔:連接外部拾音探頭;
?耳機插孔:連接耳機。
?充電口: 設備欠電時充電口
● 基本操作
儀器操作前必須詳細閱讀操作手冊,了解儀器的部件、基本功能后方能進行,避免盲目操作損傷儀器,一般可按下列步驟進行:
1、連接耳機和拾音探頭
首先將拾音探頭與機殼側面上信號輸入插座對位用連接線連接(四芯插頭座間有對位槽),并將插頭旋鈕旋緊,再將耳機插頭插入耳機插座。
2、打開儀器電源開關
按電源“開關”鍵接通電源。電源接通后儀器自檢進入待檢測狀態。顯示屏處于全頻段單點記錄模式。
3、頻段選擇
打開儀器電源開關后,儀器處于全頻段單點記錄模式,頻段選擇鍵可以來回切換4個頻段,選擇正確的頻段能更好地濾除外界噪音的干擾,操作人員可以根據的外界噪音情況和自身喜好選擇頻段。
4、模式選擇
模式一“ ”單點記錄模式,在這種模式下,按一下存儲鍵可以記錄一個點的聲波強度和電磁場強度,一屏可以存儲9個不同位置的聲磁信號強度,可以對這幾個點進行對比和分析。
模式二 “ ”連續記錄模式,在這種模式下,按一下存儲鍵開始記錄這點的電磁信號強度,可以連續監測這點的電磁信號強度的變化。
5、聲波和電磁波放大倍數調節
聲波調節旋鈕是用來調節聲波放大倍數的,如需要提高靈敏度,就順時鐘旋轉調節旋鈕,反之,則逆時鐘旋轉;電波調節旋鈕是用來調節電磁波放大倍數的,如需要提高電磁波接收靈敏度,就順時鐘旋轉調節旋鈕,反之,則逆時鐘旋轉。
6、判別故障點
當探頭沿電纜移動時,顯示距離最小,聲音最響時,探頭下方即為故障點。
7、電池存貯電量觀察及充電提示:
顯示屏的左上角有電池電量顯示,光柱越高,電量越足,若無光柱,則代表需充電。
8、備用電池及更換
為用戶可能的緊迫需要,急用更換電池:在機箱底部有電池盒蓋板,打開盒蓋,裝入電池即可。
9、裝箱及使用儀器注意事項
定點儀為精密儀器,操作者應備加愛護,避免碰撞、淋濕、劃傷、拉斷接線等,應特別注意拾音器不能高處跌落,儀器表面不宜重壓、損傷液晶顯示屏和按鍵,專用外包裝箱設了定位襯墊,裝箱時必須各部件就位放置,關箱時各部件理順避免重壓。存放時注意清潔,無腐蝕和避免過分潮濕高。
■ 測試技巧和注意事項
定點時首先應確定故障點大致范圍(用主機測距)。然后在此范圍內精確定點。
定點時可先每隔4-5米定一下點,當聽到有規律的“啪啪···”振動聲音(故障點放電聲應與所收電磁波同步,聽聲過程中應參考所接收的電磁波),應放慢腳步(隔1米)定點。
當聽不到有規律的“啪啪…”振動聲(與球隙放電打火聲同步),而距離顯示為22.6(22.7)米時,則表明故障點距離探頭太遠(大于22.6米)或振動波太弱,此時應繼續往前尋找。將儀器的最大顯示范圍定為22.6(22.7)米,是因為當范圍太大時,干擾進入的頻率將增大,顯示的錯誤數據也將增加,使測試人員往往產生誤判斷。另外地下聲波也不會傳播的太遠,過大的顯示范圍已沒有意義。

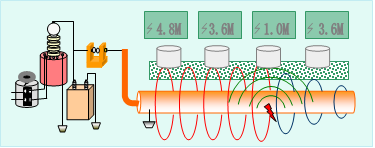

當拾音器放在故障點上方時,定點儀顯示的同步距離最??;所聽聲音最大;電磁波信號最強;聲波記錄值最大。

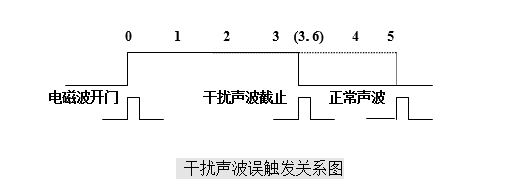

有時探頭放在同一點時,儀器顯數會不同,如一會顯5米,一會顯3.6米。其實這是正?,F(xiàn)象。因為當電磁波將門打開后,在收到放電打火聲波前也許會收到別的聲波,儀器收到任何聲波都會使記數截止。此時應在同一地點多測一會,多取一些數據,因為干擾聲波不會每次都同一時差進來,所以應取出現頻率最高的數為正確數據。
當遇到連續的干擾聲時,儀器將會失去它的記數功能,一直顯示00.0米。此時應以聽聲音為主。
當遇到強磁場時(電磁波指示一直有),電磁波會誤觸發,記數也就不會準確。此時可調整電磁波的幅度。

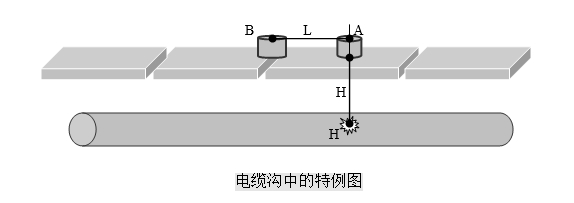

當遇到地下情況復雜時,如下圖所示。由于厚地板起到了阻音作用,聲波可能從夾縫中傳播的更快(或只能中夾縫中傳出),此時A點顯示的距離比B點大(A點距離為2L+H,B點距離為L+H)。B點為所有點中顯示距離最小的。此種情況多發生在電纜溝上測試時。
在聽聲音的過程中,當聽到有規律的“啪啪···”振動信號時,應調整音量旋鈕使耳機音量逐漸減小,以縮小聽測范圍,最后集中到一個最響點。
使用中應注意保護探頭,將探頭扎入土地時,在垂直方向上稍微用力即可,千萬不能用力撬或旋轉,以免損壞探頭。
不使用儀器時,應關閉電源以節省電池。當儀器出現聲音弱或靈敏度降低等現象時,可能是電池不足造成的,此時應及時給電池充電。
注意事項
儀器在使用中如果發生故障,請及時與廠家聯系,千萬不要擅自拆卸檢修。由于用戶的擅自拆卸檢修原因造成儀器的損壞,將失去保修的權利。
本儀器保修期12個月。
