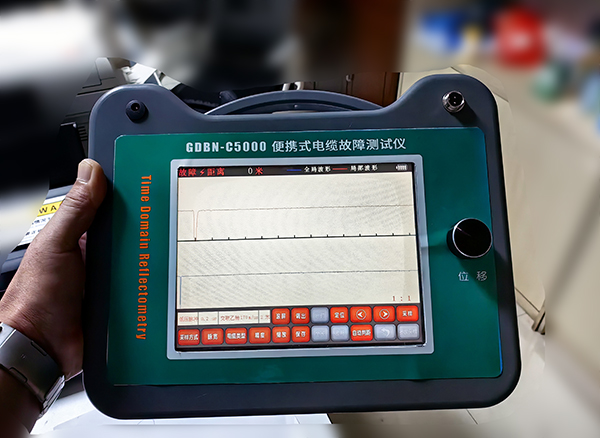

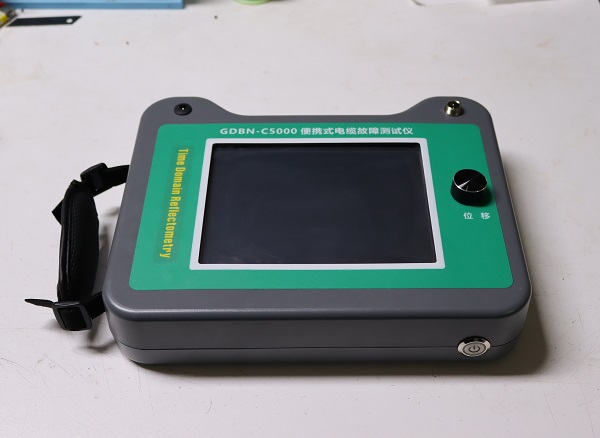

智能平板便攜電纜故障測試儀 GDBN-C5000
電纜故障測試儀便攜式設計,采用觸摸屏操作界面,所有功能按鍵均在屏幕上直觀地顯示,用戶可通過觸摸屏直接操作。具有波形儲存功能,可以儲存大量的現場測試波形,供隨時調用觀察和同屏比較。測試界面簡單清晰,功能按鍵定義簡單明了,測量方法簡單快捷。
1、電纜故障測試儀采用目前國內功耗最小、體積小、重量輕,性能穩定的嵌入式工業級工控計算機作為數據處理核心部件。確保了整機性能的可靠性與穩定性。
2、采用12.1寸高亮度大液晶屏幕觸摸屏作為顯示終端,可以在野外陽光直射的條件下清楚觀察測試分析波形。
3、具有方便用戶的軟件和全中文菜單以及全屏觸摸按鍵操作功能。具有強大的數據處理能力和友好的顯示界面。按鍵定義簡單明了。測量方法簡單快速。檢測故障成功率、測試精度及測試方便程度優于國內同類檢測設備。
4、全局波形和局部波形同步顯示,便于整體分析和細節調整。
5、具有波形儲存功能,可以儲存大量(32G)的現場測試波形,供隨時 調用觀察和同屏比較。
6、本測試儀采用高強度氣密ABS工程塑料箱結構,防腐、防潮、堅固、耐用、便攜。
7、具有極安全的高壓隔離保護措施,確保人身和設備安全。測試儀器在35KV沖擊高壓環境中不會死機和損壞。
8、具有標準打USB接口,可方便用戶外接鼠標及使用U盤進行波形數據的導入導出,也可以直接與打印機連接直接打印出測試報告。
9、操作簡單,可靠性高。具有極高的性價比。
10、無測試盲區。
11、機器內置大容量鋰電池供電:充滿電后連續工作小時不小于6小時(隨著電池的老化,連續使用時間會相應縮短),可在無電源環境測試電纜的開路及低阻短路故障。
一、C5000型電纜故障測試儀主要技術指標:
1.測試方法,低壓脈沖法、高壓閃絡法(脈沖電流法)、速度測量法。
2.技術參數:
測試距離:低壓脈沖法時,最大測試距離35Km;
高壓閃絡法時,最大測試距離20Km。
系統測試精度:小于500px。
脈沖幅度: 負載阻抗在50Ω時不小于250V。
脈沖寬度: 0.2μs、2μs、4μs三種。
采樣頻率: 48MHz、24MHz、12MHz、6MHz。
測試電纜長度設有:
短距離(<1Km ); 中距離(<3Km);
長距離(>3 Km); 測試脈沖幅度:約400VP-P。
系統測量誤差:電纜儀主機測量結果配合數顯同步定點儀測量,系統誤差為零。
讀數分辨率: 1m
測試系統預置了5種電纜介質的電波傳播速度:
油浸紙: 160m/μs;
交聯聚乙烯:172m/μs;
聚氯乙烯: 184m/μs;
以及其它非動力電纜的電波傳播速度的設置(自選介質)。
對于其它非動力電纜,利用本機的測速功能可以在輸入該電纜的已知全長后,測出電波在該電纜中的傳播速度。然后以此電波傳播速度設置在儀器中就能保證其測試精度。
3.采樣方式:電流取樣法。
4.工作條件: 溫度-10 ~ +45ºC,相對濕度 90%。
大氣壓力750±30mmHg
5.體積:420×280×190mm。
6.重量:約8kg。
